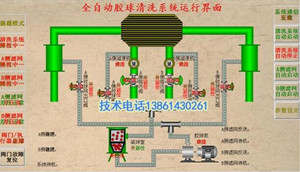

自动在线胶球清洗装置控制系统编程图
自动在线胶球清洗装置控制系统编程
冷凝器在线胶球清洗装置的组合
一、冷凝器在线胶球清洗的组合件
１、捕球器(收球网)
捕球器(收球网)是胶球清洗系统的关键设备，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在冷却水出口管段上，从凝汽器流出夹带胶球的水经过捕球器时，球被回收并由引出管从捕球器中引出。捕球器的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。
2、除污器(精密过滤器)
当冷却水夹杂着杂物通过系统时，杂物被小孔滤网阻挡在滤网迎水面，冷却水通过小孔被净化后进入凝汽器，由滤网中的反冲洗装置及排污阀联动进行反冲洗，水流反向流动，卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作，冷却水进入凝‘汽器就始终是清洁的，滤网的阻力也不会增加。
3、发球器(胶球泵、胶球输送泵)
发球器是胶球清洗装置中使胶球不断循环的动力源,由捕球器中引出的密集球的水流通过发球器后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收.
4、电控柜---(plc智能系统)
电控柜是可控制胶球清洗装置全自动在线清洗的设备，电控柜为胶球清洗专用设备，程控采用PLC可编程控制器，具有自动、手动控制功能。开关量输入模块DⅠ，开关量输出D0。按工艺流程及设备要求分组，主要按液位信号及PH信号自动控制设备，各设备的运行、备用，状态送到控制面板显示。PLC负责点的采集、回路控制、连锁程序控制。使检测更准确、到位，确保球的高效率回收。具有远程控制功能。
5、蓄球器(装球室)
蓄球器是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。
6、胶球分离器(分汇器)
胶球分离器是一个三通(管)阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
7、胶球的种类
胶球---普通胶球---剥皮胶球---中软胶球---硅化胶球---金钢砂胶球---表面光滑。一些发电厂因管道无较硬沉积才定购光胶球，一般用于不锈钢管。但对铜管使用的效果不佳。 主要用于去除软性污垢，适用于冷却水应用场合，淤泥、粘泥、泥砂等.提高冷却管的热效率。
连云港市宏庆电力辅机有限公司自动在线胶球清洗装置、胶球清洗、胶球清洗装置、凝汽器胶球清洗装置、冷凝器在线胶球清洗装置、冷油器在线胶球清洗装置质保18个月，终身维护(合理收费)。设计合理，智能化管理，实用经济，价格优惠：22000.00元/1台套，批发零售…国内统一
