自动真空除氧器的结构说明
自动真空除氧器的结构说明

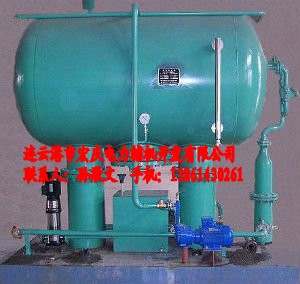

自动真空除氧器主要由除氧器（除氧塔与除氧水箱），新型真空系统、真空调节系统、冷却系统、引水泵机组、PLC控制柜等部分设备组成，真空除氧器技术结构组成部件。
1、自动真空除氧器除氧塔
除氧塔内装有特制雾化器，每只雾化器处理水量恒定，从而得到最佳的化雾效果。塔内装有蓄热器、气水导流器，亲水性能好。雾化的结果大大增加了水的脱气面积，当雾化的水滴继续流经无规则蓄热器时，进一步加强了脱气效果。虽然水在除氧塔内停留的时间很短，但是除氧效果很好。
2、自动真空除氧器除氧水箱
真空除氧器运行时，水箱内处于负压。因此在高位安装时，水箱出口处与锅炉给水泵进口之间的净距离不得小于11米。在低位安装时（水箱出水口与锅炉给水泵在同一高度），水箱出水口要接上引水泵机组，使负压水升压后进入锅炉给水泵，水箱上装有人孔，便于维修保养时使用。
3、新型真空系统
真空除氧器真空系统由水喷射式真空泵、循环水冷却箱、离心泵组成。离心泵将循环水通过喷嘴造成高速水流而产生真空。本水喷射真空除氧装置可利用软化兼作循环水，温度不会升高，因而可得到较高的真空度，提高除氧效果。方法是利用原有的软化水水箱兼作循环水箱，节约设备及占地面积。
4、真空除氧器引水泵机组
在除氧器低位安装时使用，通过该泵将负压的除氧水升压后再由给水泵打入锅炉。
5、真空除氧器电磁阀
为避免软化水进水泵不工作时软化水进入除氧器，因此在除氧器进水管道中要装电磁阀，电磁阀的启闭由水位自控报警器控制，电磁阀选用Dg50，Pg16工作介质水温小于等于60℃ 的规格。电磁阀要水平安装。
6、真空除氧器水位自控报警器及管式液位计或其它液位控制器
真空除氧器水位自控报警器由传感器与控制报警器组成。传感器与液位计装在除氧水箱上。控制报警器放在室内操作台上。控制报警器控制软化水进水泵与电磁阀两者的动作。 （除氧器的进水量就是除氧器的最大出力，除氧器的出水量与锅炉运行时的进水量有关，一般不超过除氧器的额定出力，因此除氧器的进水量略大于出水量。当除氧水箱内水位在正常水位的上限时，水位自控报警器动作，使得软化水进水泵停止运转与电磁阀关闭。此时由于除氧器仍在出水，水位逐渐下降，当水位在正常水位的下限时，软化水进水泵有开始运转同时电磁阀也打开，水位逐渐上升，从而水箱内水位可保持在正常水位范围内。超出正常水位的上限或下限时还可以报警，此时可手控进行强制进水或使软化水进水泵停止运转，除氧器的进水是间断进行的，除氧器的出水可以是连续也可以是间断的（与锅炉操作有关）要求尽可能连续进水。
